Od velkých venkovních billboardů po ultrajemné tóny vnitřní LED displeje, Technologie balení určuje spolehlivost, specifické použití a kvalitu obrazovky.
S vhodnou technologií pouzdření LED displejů můžete transformovat polovodiče s mikroskopickými čipy do robustních, vizuálně podsvícených, jasných a přesně zarovnaných komunikačních systémů.
V tomto článku prozkoumáme oblíbené technologie balení v odvětví LED displejů.

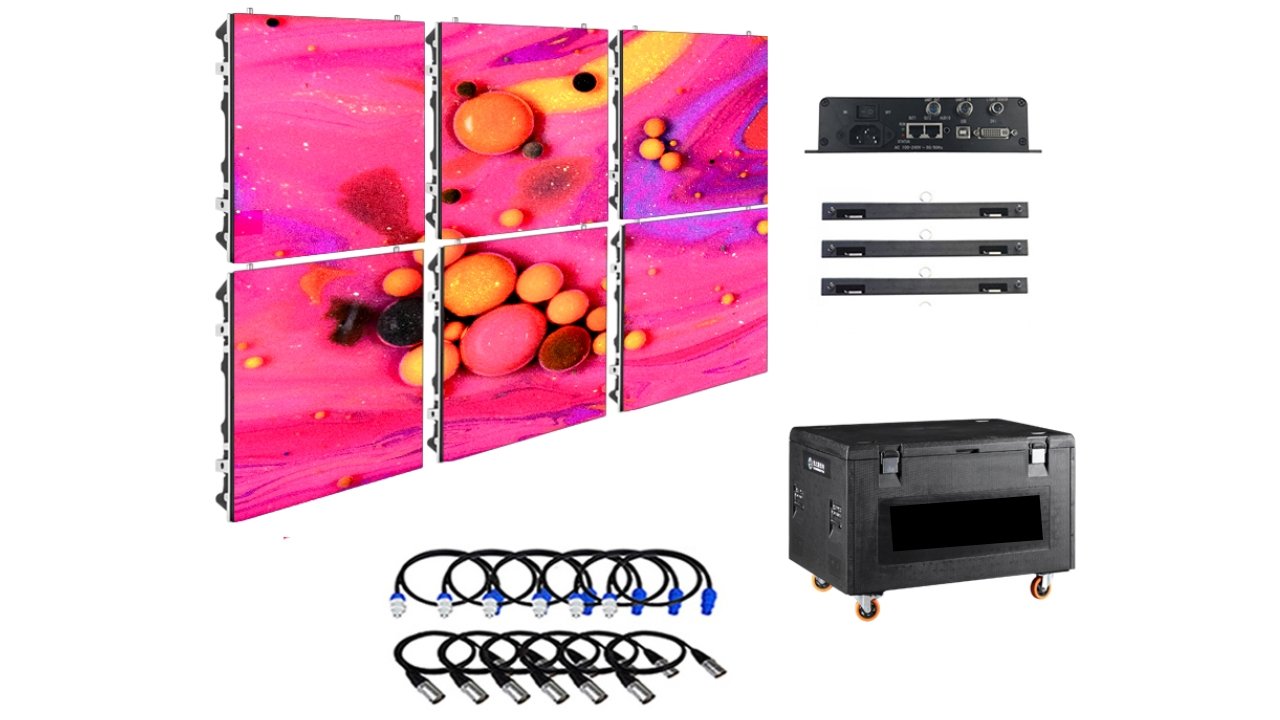

Pochopení balení v LED displejích
V odvětví výroby LED displejů se termín „balení“ většinou vztahuje k tomu, jak jsou miniaturní LED čipy propojeny a chráněny, aby vytvářely pixely a obrazy.
Během balení budete používat různé technologie zapouzdření a montáže na úrovni čipů k ochraně LED čipů. Tímto způsobem propojíte kritické LED komponenty a moduly a vytvoříte obrazovky pro použití v reálných aplikacích.
Role balení při montáži LED displejů
· Mechanická ochrana
Obal chrání citlivé LED čipy před vlhkostí a prachem, vibracemi a mechanickým namáháním během výroby, instalace a dlouhodobého vystavení vnějšímu prostředí.
· Elektrické propojení
Díky pouzdru dosáhnete elektrického propojení mezi LED čipy a deskami plošných spojů, což zaručí stabilní přenos každého signálu a předvídatelnou aktivaci pixelů.
· Odvod tepla
Dobré materiály a provedení pouzder odvádějí teplo z LED spojů, čímž se zabrání tepelné degradaci a předčasnému poklesu jasu.
· Optické řízení výkonu
Celý aspekt balení může ovlivnit účinnost propustnosti světla, jednotnost barev a pozorovací úhel pomocí tvarování čočky a výběru materiálu pro zapouzdření.
· Definice rozteče pixelů
Hustota pixelů a dosažitelná pozorovací vzdálenost jsou přímo řízeny obalem. Proto definuje blízkost pixelů LED, a tím definuje rozlišení a hustotu pixelů.
· Strukturální integrace
Díky konfigurovatelnému balení lze LED čipy dodávat jako standardizované moduly, což usnadňuje škálování, strategie oprav a integraci modulů na systémové úrovni.
· Ochrana životního prostředí
Balení zlepšuje ochranu před vlhkostí, ultrafialovým zářením, oxidací a korozí v interiéru, exteriéru a za podmínek vysokého jasu.
Vývoj metod balení LED displejů
V průběhu let došlo v odvětví balení LED displejů k významnému vývoji. Jistě jste se už setkali s frázemi jako DIP, COB nebo SMD. Všechny tyto výrazy označují unikátní technologie v... Montáž LED obrazovky aby splňovaly specifické výkonnostní požadavky.
Pojďme se podívat na každou z těchto technologií balení:
1. Dvojité inline balení (DIP)
DIP balení Spojuje samostatné čipy červených, zelených a modrých LED diod s kryty lamp vyrobenými z epoxidu s vyčnívajícími elektrickými vodiči. Jedna lampa se jednotlivě nebo poloautomaticky vkládá skrz desky plošných spojů a pájí se do viditelných shluků pixelů.
Výhody
DIP má vysoký jas, vysokou tepelnou odolnost a nejlepší venkovní viditelnost na přímém slunečním světle.
Omezení
DIP displeje mají bohužel velké fyzické rozměry, omezený počet pixelů a rozlišení. To jsou některé z důvodů, proč nenajdete pouzdra DIP LED displejů v kompaktní elektronice.
Aplikace
Použití DIP je stále oblíbené u velkých billboardů, terminály stadionu, a dálniční značky, které vyžadují maximální jas a delší životnost.
2. Povrchově montované pouzdro (SMD)
SMD je kombinací červených, zelených a modrých LED čipů, které jsou namontovány na jedné kompaktní jednotce připájené na povrchy desek plošných spojů. Použitím automatizovaných osazovacích strojů můžete dosáhnout vysoké konzistence ve výrobě s přesností zarovnání.
Výhody
S SMD můžete dosáhnout malá rozteč pixelů, rozšířený pozorovací úhly, plynulé míchání barev a konstrukce displeje s vyšším rozlišením.
Omezení
Holé LED platformy jsou bez ochranných vrstev náchylné k vlhkosti, nárazům a povrchové kontaminaci.
Aplikace
SMD je populární v vnitřní použití, pronájem LED obrazovek, řídicí místnosti, reklamní cedule v maloobchodě a prostředí vysílacích studií.
3. Lepicí kartonové obaly (GOB)
Vláda USA Používá čirý epoxidový nebo silikonový nátěr přímo na namontovaných SMD LED diodách a pokrývá celý modul. Jedná se o pokročilou technologii pouzdření LED diod známou pro vyšší ochranu a zvýšenou odolnost.
Výhody
Takové zapouzdření je mnohem lepší pro zvýšení odolnosti proti nárazu, ochrany proti vlhkosti a trvanlivosti povrchu, aniž by to způsobilo změny v uspořádání pixelů.
Omezení
Nesprávné složení materiálu může vést ke žloutnutí, vzniku bublin nebo optické degradaci při dlouhodobém vystavení teplu a ultrafialovému záření.
Aplikace
GOB můžete použít v interiérech s vysokou frekvencí provozu, v pronajímaných expozicích a interaktivních prostředích, která je třeba často čistit a manipulovat s nimi.
4. Čipové obaly na desce (COB)
Pro COB pouzdra namontujete LED čipy na keramiku nebo desku plošných spojů. Poté je utěsníte epoxidem, čímž vytvoříte kompaktní a účinný zdroj světla.
Tato technologie pouzdra LED diod je navíc známá tím, že nabízí lepší jas než SMD LED diody.
Výhody
COB LED má ultra malou rozteč pixelů, vylepšený odvod tepla, hladké povrchy a vysoký kontrast.
Omezení
Jednoduchá oprava jednotlivých pixelů se ukazuje jako obtížná a ve většině případů může být nutná výměna modulů namísto pouhého přepracování komponent.
Aplikace
COB nachází významné uplatnění ve vysokém rozlišení vnitřní displeje, řídicí centra, zasedací místnosti a špičkové vizualizační prostory.
5. Mini LED v pouzdře (MiP)
Společnost MiP vyrábí mini LED čipy, které jsou předem zabaleny jako miniaturní pouzdra pro povrchovou montáž a následně sestaveny na desce plošných spojů. Jsou perfektní volbou, pokud hledáte mini/mikro LED displeje.
Nezapomeňte, že toto řešení pouzdra LED diod bylo vynalezeno, aby překlenulo mezeru mezi COB a SMD.
Výhody
MiP je kombinací vysoké kontroly pixelů, lepší výtěžnosti a vyšší opravitelnosti než přímá montáž čipu. Můžete také dosáhnout ultrajemných pixelů s čistotou až pod P0,7.
Omezení
Složitost výroby a náklady jsou v současnosti překážkami pro velkoplošné komerční displeje je široce přijímán.
Aplikace
MiP můžete použít pro špičkové displeje s jemným roztečem, televizní studia a nové prémiové trhy s vysokým obrazem v interiérech.
6. Integrované maticové součástky v pouzdře LED
IMD kombinují pole LED diod, tj. několik LED diod, do unifikovaných polí, která jsou předem zarovnána a elektricky propojena v jednotlivých pouzdrech.
Výhody
Zvyšují rychlost montáže, konzistenci pixelů a škálovatelnost výroby, zejména u složitých zobrazovacích struktur.
Omezení
Má menší flexibilitu designu a méně možností přizpůsobení než přístupy s diskrétním balením.
Aplikace
Používají se v zakázkových obchodních výstavách, autovizualizaci a průmyslových LED maticích.
7. Čip na fólii v LED pouzdře (COF)
Společnost COF umisťuje LED čipy na své flexibilní fóliové substráty, což umožňuje ultratenké a ohebné konfigurace zobrazovacích modulů. Jedná se o technologii flexibilního balení, která umožňuje vytvářet mnoho inovativních LED displejových řešení.
Výhody
COF je vhodný pro lehké konstrukce, zakřivené povrchy a instalace s omezeným prostorem a nižšími konstrukčními rozměry. tloušťka.
Omezení
Omezená životnost ve venkovním prostředí a mechanická křehkost omezují možnost použití produktu v náročných provozních podmínkách.
Aplikace
Tuto technologii balení LED displejů můžete využít v kreativních performancích, architektonických instalacích, nositelných displejích a experimentálních formátech vizualizace.
Technické srovnání různých obalů LED displejů
| Typ technologie balení LED diod | Pixel Pitch | Úhel pohledu | Jas | Trvanlivost |
| DIP | Vysoká rozteč pixelů, ale obětuje rozlišení. | Úhly jsou mírné díky diskrétní struktuře lamp. | Poskytuje ještě větší jas. | Vysoká venkovní odolnost. |
| COB | COB umožňuje velmi jemnou rozteč pixelů. | Vysoká tepelná regulace a široké pozorovací úhly. | Ultra vysoký jas. | Je to díky vestavěným zapouzdřením, která zvyšují odolnost. |
| SMD | SMD pomáhá s malou roztečí pixelů. | Nezrnité míchání barev a široký pozorovací úhel. | Vysoký jas. | Opatření na ochranu životního prostředí jsou klíčová pro určení trvanlivosti. |
| MiP | MIP dosahuje extrémně nízké rozteče pixelů | Úhlová jasnost je také dobrá díky sofistikovaným optickým konstrukcím. | Vylepšená opravitelnost a regulace jasu. | MIP má vynikající odolnost proti vlhkosti a prachu, a proto je odolnější než SMB a COB. |
| Vláda USA | GOB si zachovává rozteč pixelů SMD | Úhel pohledu se nemění, ačkoli optická čistota je určena kvalitou zapouzdření. | GOB má vysoký jas podobný SMD | GOB vykazuje obrovské zlepšení odolnosti povrchu. |
Faktory, které je třeba zvážit při výběru balení LED displejů
- Tepelný managementStabilita jasu, životnost a stálost barev během nepřetržitého provozu jsou určeny teplotním managementem.
- Rozteč pixelůVolba rozteče pixelů je založena na pozorovací vzdálenosti, rozlišení a omezeních instalačního prostoru.
- Aplikace LED displejůPoužití LED displejů určuje jas, trvanlivost a požadavky na údržbu v interiérech, exteriérech nebo pronájmech.
- Spolehlivost LED displejeSpolehlivost LED displejů je založena na odolnosti obalů vůči vlhkosti, tepelným cyklům, mechanickému namáhání a vystavení ultrafialovému záření.
- Složitost výrobySložitost výroby má dlouhodobý dopad na míru výtěžnosti, plány oprav, škálovatelnost a kontrolu výrobních nákladů.
- NákladyPrvek nákladů vyvažuje počáteční investici s životností provozu, četností údržby a očekáváním ohledně vzhledu.
- Požadavky na jasPotřeby jasu určují pouzdro, optický design, návrh napájení a tepelnou rezervu.
Nejčastější dotazy
Ovlivňuje balení LED displejů rozteč a hustotu pixelů?
Ano, rozměry balení určují rozteč mezi LED diodami, které lze namontovat, rozteč pixelů a rozlišení displeje.
Jak LED displej ovlivňuje pozorovací úhel a jas?
Optický výstup je určen pouzdrem a ovlivňuje rozptyl světla, míchání barev, jas a užitečné pozorovací úhly.
Je MIP lepší než COB pro malou rozteč pixelů?
MIP je výhodnější z hlediska opravitelnosti a výtěžnosti, ale COB má mírně lepší tepelný výkon při velmi malých roztečích pixelů.
Můžete opravit obal LED displeje, pokud jsou pixely vadné?
Opravitelnost je snazší u SMD a MiP a u COB je běžnější na úrovni modulů.
Proč obaly GOB po nějaké době žloutnou nebo bublají?
Zapouzdřovací materiály nízké kvality selhávají při vystavení teplu a UV záření, čímž mění barvu nebo zachycují plyn.
Které LED balení má nejnižší Moiré efekt pro filmování?
COB je pouzdro LED, které má za následek hladké povrchy a rovnoměrný světelný výkon, což podstatně snižuje moaré vzory při natáčení.
