Schválené rozvržení
Potvrďte velikost obrazovky, uspořádání skříně, směr montáže a konečnou instalační polohu.
Instalace začíná před doručením obrazovky
Spolehlivá instalace závisí na potvrzených rozměrech, přístupu, konstrukci, plánování napájení a signálu – nejen na tom, jak rychle lze rozvaděče připojit. Společnost JYLED využívá schválenou konfiguraci obrazovky a projektové reference, aby pomohla místnímu týmu s přípravou před dodáním displeje na místo.
Před zahájením instalace
Místo a struktura
Znovu zkontrolujte rozměry stěny, podlahy nebo zavěšení a dokončenou nosnou konstrukci.
Napájení a signál
Ověřte rozvodné body, kabelové trasy, uzemnění a umístění řídicího zařízení.
Přístup a nástroje
Připravte si servisní prostor, přístup pro zvedání, bezpečnostní vybavení a instalační nástroje.
Šest kroků od stavby k předání
Kontrola místa
Ověřte rozměry, přístup a dokončené podpůrné práce podle schválené reference.
Zarovnání rámu
Zkontrolujte montážní povrch nebo konstrukci z hlediska rovinnosti, polohy a použitelných upevňovacích bodů.
Umístění skříně
Skříňky instalujte postupně a kontrolujte rovinnost, spoje a zámkové spoje.
Napájení a signál
Připojte napájení a data dle potvrzené trasy, štítků a plánu zařízení.
Zarovnání modulů
Moduly instalujte nebo upravujte opatrně, aby byl zajištěn rovný a konzistentní povrch pro zobrazení.
Test systému
Zapínejte napájení po jednotlivých sekcích, ověřte obsah a signál a zaznamenejte si konečnou konfiguraci.
Reference pro instalaci a servis

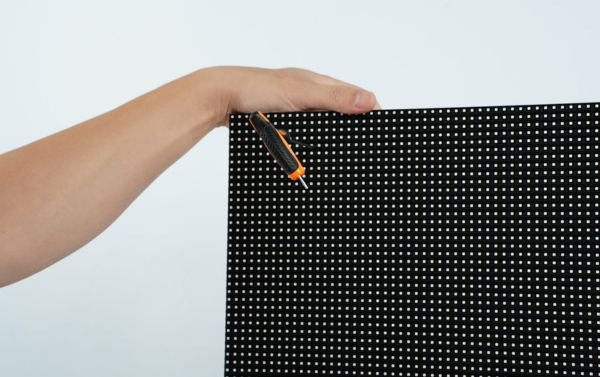

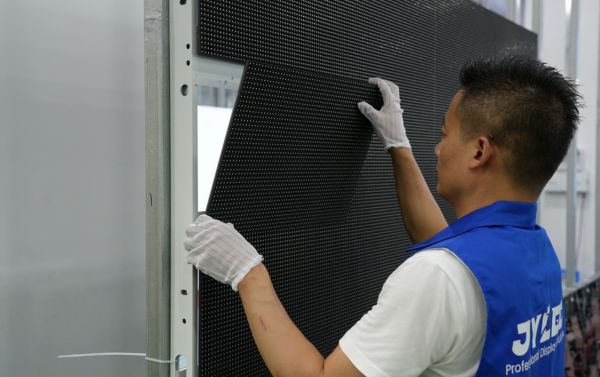

Tyto obrázky znázorňují manipulaci s moduly, servis s přístupem zepředu a zarovnání. Přesný postup instalace a nástroje závisí na vybraném produktu a podmínkách na místě.
12 SKUTEČNÝCH FOTOGRAFIÍ
PODPORA JYLED
Reference pro zobrazovací systém
- Potvrzené rozvržení displeje a uspořádání skříněk
- Referenční informace o zapojení produktu a provozní dokumentace
- Identifikace náhradních dílů a součástí
- Vzdálená technická koordinace v dohodnutém rozsahu
MÍSTNÍ PROJEKTOVÝ TÝM
Finální inženýrské práce na staveništi
- Konstrukční zatížení, kotvení a podpůrné práce
- Místní elektrotechnické předpisy, uzemnění a ochrana
- Zvedání, práce ve výškách a řízení bezpečnosti na staveništi
- Konečné měření, instalace a přejímka
Přejímací kontroly před předáním
Povrch a švy
Zkontrolujte rovinnost, zarovnání skříně a viditelné mezery mezi moduly.
Zámky a upevňovací prvky
Zkontrolujte zámky skříně, uchycení modulů a připojení konstrukce.
Napájení a uzemnění
Ověřte si s místním elektrikářem rozvod, uzemnění a ochranná zařízení.
Signál a záloha
Otestujte signálové cesty a uložte schválenou konfiguraci řídicího systému.
Test displeje
Spusťte testovací obsah a zkontrolujte barvy, moduly, jas a komunikaci.
Přístup ke službě
Mějte k dispozici prostor pro údržbu, nářadí, náhradní díly a dokumentaci.
Vaše otázka
Jaké informace je třeba ověřit před instalací?
Potvrďte konečné rozměry obrazovky, instalační polohu, uspořádání rozvaděče, směr přípojek, nosnou konstrukci, trasy napájení a signálů, umístění ovládání, přístupové podmínky a harmonogram staveniště. Místní tým by měl tyto podrobnosti porovnat s nejnovějším schváleným výkresem před zahájením prací.
Může JYLED nainstalovat obrazovku na místě?
Instalační podpora závisí na místě určení, rozsahu projektu, harmonogramu a místních podmínkách. Společnost JYLED může poskytnout reference produktů a vzdálenou koordinaci; jakýkoli servis na místě musí být potvrzen v cenové nabídce. Místní dodavatelé zůstávají odpovědní za bezpečnost na místě, povolení a stavební a elektroinstalační práce v souladu s předpisy.
Kdo je zodpovědný za nosnou konstrukci?
Nosnou konstrukci a její připojení k budově by měl navrhnout nebo posoudit odpovědný místní inženýr. Zatížení specifická pro projekt, kotvy, požadavky na vítr nebo seizmickou odolnost a místní schválení nemohou být nahrazeny obecným výkresem výrobku.
Kolik prostoru pro servis vzadu je potřeba?
Požadovaný prostor závisí na skříni, směru údržby, konstrukci a místních pravidlech přístupu. Pokud je prostor v zadní části omezený, před objednáním ověřte, zda je vhodná konfigurace s obsluhou zepředu. Nedokončujte výběr stěny ani konstrukce, dokud nebudou schváleny rozměry vybrané skříně.
Co by mělo být otestováno před předáním?
Otestujte rozvod napájení, uzemnění, redundanci signálu, kde je to specifikováno, komunikaci mezi moduly a rozvaděči, nastavení ovládání, jas, konzistenci barev a obsah testu. Zaznamenejte si také konečnou konfiguraci a ověřte, zda je k dispozici přístup pro údržbu a náhradní díly.
Jaké dokumenty by si měl místní tým uchovávat?
Uschovejte si finální výkres projektu, reference zapojení, štítky balení a součástí, zálohu řídicího systému, seznam náhradních dílů, záznamy o zkouškách a dohodnutou záruční nebo servisní dokumentaci. Tyto záznamy usnadňují pozdější řešení problémů a výměnu dílů.
Pokračujte v kontrole instalace
Příprava místa před dodáním
Zašlete rozvržení obrazovky, rozměry místa, způsob instalace a podmínky přístupu k posouzení instalačního plánu.
