دليل استبدال وحدات LED للشاشات التجارية

يُعدّ استبدال وحدات LED من متطلبات الصيانة الشائعة في مشاريع العرض التجارية. سواءً كان ذلك بسبب عطل في الوحدة، أو توقف إنتاج المنتج، أو انخفاض جودة العرض، فإن اختيار حل الاستبدال المناسب يُساعدك على خفض التكاليف وتقليل وقت التوقف.

علامات شائعة تدل على أن وحدة LED تحتاج إلى استبدال

البكسلات الميتة أو تجمعات البكسلات

إذا لاحظتَ وجود بكسلات سوداء ثابتة على شاشة اختبار ذات لون موحد، وكان عددها يتزايد بسرعة خلال فترة قصيرة أو تشكّلت في تجمعات كثيفة، فهذا لا يُعزى إلى أعطال فردية في مصابيح LED، بل يُشير إلى خللٍ عام في دائرة التشغيل الداخلية للوحدة أو في دفعة مصابيح LED. يُمكن معالجة عدد قليل من البكسلات الميتة المنفردة لاحقًا، ولكن بمجرد ظهور بقع كبيرة من البكسلات الميتة، سيؤدي الاستخدام المستمر إلى تسريع تدهور البكسلات المحيطة وإضعاف أداء الشاشة بشكلٍ كبير؛ لذا يُنصح باستبدالها فورًا.

ألوان غير طبيعية

إذا كانت الوحدة تعرض بقعًا لونية ثابتة أو تدرجات لونية لا تتغير مع المحتوى عند عرض صور رمادية منخفضة السطوع أو صور ذات لون ثابت، فيجب عليك أولاً التحقق من كابلات الشريط وبطاقة استقبال لاستبعاد أعطال نقل الإشارة. إذا استمر اختلاف اللون، فإن السبب يكمن في عدم اتساق انخفاض شدة الإضاءة بين مصابيح LED من دفعات مختلفة داخل الوحدة، أو في وجود خلل في دائرة التحكم المتكاملة. بالنسبة للتطبيقات في بيئات ذات متطلبات صارمة لتناسق الألوان، مثل استوديوهات البث وقاعات المعارض، لا يمكن تصحيح هذه الوحدات بشكل فعال من خلال معايرة كل بكسل على حدة؛ لذا نوصي باستبدال الدفعة بأكملها.

مناطق مظلمة على الشاشة

عند عرض صورة بيضاء ساطعة، إذا بدت بعض المناطق أغمق بشكل ملحوظ من محيطها، مُشكّلةً بقعًا داكنة تشبه الفسيفساء، فعادةً ما يكون السبب هو انخفاض سطوع مصابيح LED في تلك المنطقة بشكل مفرط، أو انخفاض كفاءة دائرة التغذية الكهربائية. تكمن المشكلة الأساسية في هذا النوع من الأعطال في أن استبدال وحدة واحدة يؤدي إلى أن تكون الوحدة الجديدة أكثر سطوعًا بشكل ملحوظ من الوحدات القديمة المحيطة بها، مما يُحدث تأثيرًا واضحًا يُشبه البقع. إذا كانت لوحة العرض في منتصف عمرها الافتراضي أو في مراحله الأخيرة، فننصح باتباع استراتيجية استبدال جماعي حسب المنطقة للحفاظ على تجانس العرض بشكل عام.

وحدات الوميض

إذا ظهرت على الوحدة وميض متقطع غير مرتبط بخطوط المسح، فيجب أولاً فحص جهد التغذية والتأكد من سلامة جميع التوصيلات المادية؛ فهذه هي الخطوة الأقل تكلفة لتحديد المشكلة. إذا لم تُجدِ الفحوصات السابقة نفعاً، فمن المرجح أن تكون المشكلة في شريحة التشغيل المعيبة داخل الوحدة نفسها أو في ضعف التوصيل في دائرة لوحة الدوائر المطبوعة الداخلية. تكون هذه الوحدات في حالة غير مستقرة وقد تنطفئ تماماً في أي لحظة أثناء عمليات العرض الحساسة؛ ولأن إصلاحها غير مجدٍ اقتصادياً، نوصي باستبدالها فوراً لتجنب أي أعطال تشغيلية.

الأضرار المادية

يمكن تحديد التلف الذي يلحق بالوحدة نتيجة الصدمات أو الضغط - مثل الغطاء المتشقق، أو مصابيح LED المنفصلة، أو مسار النحاس المكسور على لوحة الدوائر المطبوعة - بوضوح حتى عندما تكون الوحدة مفصولة عن مصدر الطاقة. لا يؤثر التلف المادي على استواء اللوحة وإحكامها فحسب، بل تشكل الدوائر المكشوفة أيضًا خطر حدوث ماس كهربائي، مما قد يؤثر على الوحدات الأخرى المتصلة بنفس دائرة الطاقة. هذه الأعطال غير قابلة للإصلاح؛ لذا يجب فصل مصدر الطاقة فورًا واستبدال الوحدة بأخرى من نفس المواصفات، مع التأكد من فحص الوحدات المجاورة بحثًا عن أي تلف خفي.

أضرار تسرب المياه

حتى لو بدا الجزء الخارجي من الوحدة جافًا، إذا لوحظت أي آثار لتلف المياه - مثل بقع العفن أو الصدأ الأخضر - على لوحة الدوائر المطبوعة, في حال وجود أي تلف ناتج عن تسرب الماء، سواءً في وصلات اللحام أو دبابيس المصابيح، يجب فحص الجهاز من قبل فني مختص. القاعدة الأساسية هي تجنب تشغيل الجهاز قبل تنظيفه وتجفيفه جيدًا؛ وإلا، فهناك احتمال كبير لتلف دائرة مزود الطاقة ولوحة الاستقبال بالكامل. بعد التأكد من وجود تلف ناتج عن الماء، عادةً ما يتم استبدال الوحدات المتضررة بشدة بدلاً من إصلاحها. في الوقت نفسه، يجب تحديد مصدر التسرب فورًا وسد نقطة التسرب في لوحة العرض؛ وإلا، ستواجه الوحدة الجديدة نفس الخطر.

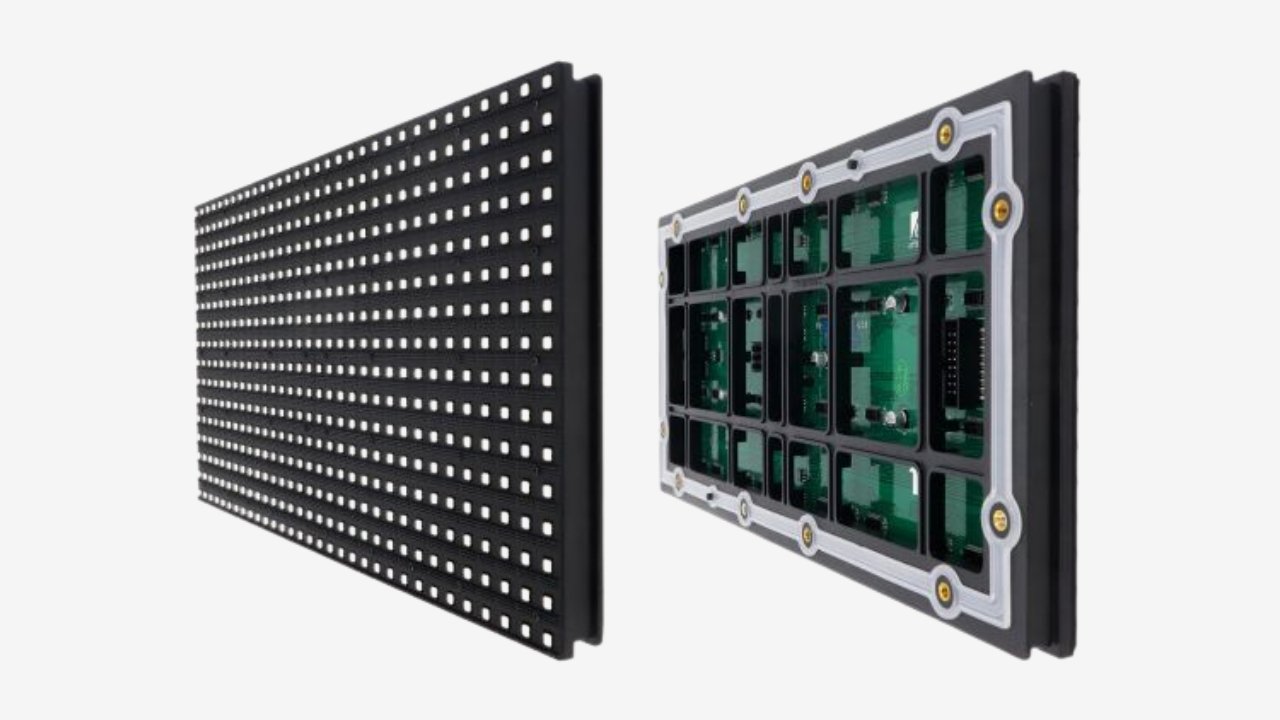

إصلاح وحدة LED مقابل استبدالها

كيفية تحديد وحدة استبدال LED الصحيحة؟

درجة البكسل

المسافة بين البكسلات هي المسافة الفعلية بين مركزي البكسلات المتجاورة، وتُقاس بالملليمترات، وهي المعيار الأساسي لتحديد الوحدات. عند التحقق بدون وثائق، استخدم ببساطة فرجارًا لقياس المسافة الأفقية من مركز أحد مصابيح LED إلى مركز مصباح LED المجاور؛ القيمة المقاسة هي المسافة بين البكسلات. على سبيل المثال، إذا كان القياس 3 مم، فإن ص3 الوحدة مطلوبة. يجب التأكد من تطابقها التام، حيث أن أي انحراف ولو بمقدار 0.5 مم - مثل بين P2.5 وP3—سيمنع الوحدة من التركيب في إطار تثبيت الخزانة ويؤدي ذلك إلى عدم محاذاة البكسل بشكل لا يمكن إصلاحه.

أحجام الوحدات

تشير أبعاد الوحدة إلى عرضها وارتفاعها الكليين، وهما محددان بدقة وفقًا للهيكل الميكانيكي للغلاف الحالي، ويُعتبران من القيود غير القابلة للتفاوض. يجب استخدام فرجار لقياس الطول والعرض الفعليين للإطار الخارجي للوحدة بدقة؛ لا تعتمد على القيم الاسمية. يجب أن تتطابق أبعاد الوحدات البديلة مع هذه الأبعاد بدقة متناهية، حيث أن فتحات التثبيت والمسامير المغناطيسية ودبابيس التثبيت على الغلاف ثابتة. حتى انحراف بضعة ملليمترات فقط سيمنع تركيب الوحدة، مما يضطرك إلى إرجاعها وشراء وحدة جديدة، الأمر الذي سيؤدي إلى تأخيرات في الجدول الزمني للمشروع.

معدل المسح

يُحدد معدل المسح عدد الصفوف التي تُضاء في وقت واحد خلال دورة التحديث؛ وهو مُدمج في تصميم مُشغل لوحة الدوائر المطبوعة (PCB) للوحدة، وتتراوح قيمه الشائعة بين 1/8 و1/16 و1/32 من معدل المسح. إذا اختلف عدد الصفوف في الوحدة البديلة عن التكوين الحالي، فستحدث اختلافات في السطوع وأداء التحديث، وستظهر على الشاشة خطوط ساطعة وداكنة واضحة. يجب عليك التأكد من نقطتين أساسيتين قبل الشراء: أولاً، أن عدد الصفوف في الوحدة البديلة يُطابق عدد الصفوف في الوحدة الحالية؛ وثانياً، أن ملف تعريف تكوين بطاقة الاستقبال يدعم عدد الصفوف هذا. أي اختلاف في أي من هاتين النقطتين سيؤدي إلى تعطل الشاشة.

واجهة مركزية

واجهة HUB هي منفذ إدخال البيانات للوحدة؛ ويُعدّ ترتيب دبابيسها الجانب الأكثر سهولةً في إغفاله، ولكنه في الوقت نفسه الأكثر تسببًا في أعطال الاستبدال. حتى لو استخدمت وحدتان مقابس رأسية تبدو متطابقة، فقد يختلف ترتيب قنوات البيانات وخطوط الساعة وإشارات القفل على كل دبوس اختلافًا كبيرًا اعتمادًا على الشركة المصنعة أو حتى دفعة الإنتاج. يجب عليك مقارنة مخطط دبابيس HUB للوحدة الحالية مع مخطط دبابيس الوحدة البديلة دبوسًا بدبوس للتأكد من تطابقهما. في حال إغفال هذه الخطوة، ستعرض الوحدة أحرفًا مشوشة أو شاشة سوداء تمامًا عند التشغيل.

نوع عبوة LED

تحدد حزمة مصابيح LED الأبعاد الفيزيائية، وبنية التثبيت، وخصائص العدسة لكل وحدة إضاءة في الوحدة، ولها تأثير مباشر على اتساق الصورة وسهولة الصيانة. عند استبدال مصابيح LED، يجب اختيار حزمة بمواصفات مطابقة لمواصفات الوحدة الحالية: يجب أن تتطابق الأبعاد، وتصميم التثبيت، وانحناء العدسة. في حال استخدام حزم مختلفة، كاستبدال حزمة SMD2121 الأصلية بحزمة SMD1921، ستختلف زوايا الرؤية، ومنحنيات الإضاءة، وأداء عرض الألوان لكل منهما اختلافًا كبيرًا. سيؤدي ذلك إلى ظهور تشويش على الشاشة لا يمكن إزالته بالمعايرة، مما يؤثر سلبًا على جودة العرض.

التعليمات

كم عدد وحدات LED الاحتياطية التي يجب أن أحتفظ بها للصيانة المستقبلية؟

نوصي بالاحتفاظ بمخزون من الوحدات الاحتياطية يعادل من 5% إلى 10% من إجمالي عدد الوحدات في الشاشة. شاشات LED داخلية, ، 5% بمثابة خط أساس؛ لـ شاشات LED خارجية, في حال ارتفاع معدلات الأعطال نتيجةً للضغوط البيئية، ينبغي زيادة هذه النسبة إلى 10%. أما إذا تم تركيب الشاشة في بيئات حساسة لا يُسمح فيها بأي توقف عن العمل - مثل مراكز النقل أو استوديوهات البث - أو إذا تم إيقاف إنتاج الوحدات في تلك الدفعة، فيمكنك زيادة نسبة قطع الغيار إلى 15%.

هل يمكن استخدام وحدات LED البديلة مع بطاقات الاستلام الحالية؟

نعم، ولكن فقط إذا كانت خطوط المسح وتعريفات واجهة البيانات وتخطيط البكسل للوحدة البديلة مطابقة لتلك الموجودة في ملف تكوين بطاقة الاستقبال الحالية. ستحتاج إلى تحميل ملف تكوين بطاقة الاستقبال الأصلية أو طلب البرنامج الثابت المطابق من الشركة المصنعة. إذا اختلفت تعريفات دبابيس الواجهة، فقد تعرض الشاشة أحرفًا مشوهة أو شاشة سوداء، حتى لو كان الاتصال المادي ناجحًا.

هل من الممكن استبدال جزء فقط من الخزانة بدلاً من الوحدة بأكملها؟

لا. الوحدة هي أصغر وحدة قابلة للاستبدال لأغراض الصيانة. إذا كان العطل يؤثر على بعض مصابيح LED فقط في الوحدة، فستظل بحاجة إلى استبدال الوحدة بأكملها. لا يمكن استبدال الأجزاء الفردية داخل الغلاف، لأن مصابيح LED ملحومة مباشرةً بلوحة الدوائر المطبوعة (PCB) الخاصة بالوحدة، ولا يسمح التصميم باستبدالها بشكل فردي، سواءً ميكانيكيًا أو كهربائيًا.

كم تدوم وحدات LED البديلة عادةً؟

يتراوح العمر الافتراضي لوحدة إضاءة LED القياسية عادةً بين 50,000 و100,000 ساعة. هذا يعني أنه في ظل ظروف التشغيل العادية، سيستغرق الأمر ما يقارب 5 إلى 10 سنوات حتى ينخفض سطوعها إلى نصف قيمته الأولية. مع ذلك، يعتمد العمر الافتراضي الفعلي بشكل كبير على بيئة التشغيل والإعدادات: فضعف تبديد الحرارة أو التشغيل لفترات طويلة عند مستويات سطوع عالية يُسرّع من انخفاض الإضاءة، بينما يمكن للصيانة الدورية أن تُطيل عمرها الافتراضي إلى أقصى حد نظري.

هل تتوفر وحدات LED بديلة للشاشات التي يزيد عمرها عن خمس سنوات؟

قد يكون الحصول عليها صعبًا، ولكنه ليس مستحيلاً. نظرًا لأن معظم الوحدات التي يعود تاريخها إلى خمس سنوات مضت لم تعد تُصنّع، يُنصح بالتواصل أولاً مع الشركة المصنّعة الأصلية للتحقق من وجود أي مخزون متبقٍ لديها. في حال نفاد المخزون، يُمكنك اللجوء إلى أسواق متخصصة تابعة لجهات خارجية للبحث عن وحدات متوفرة، أو استخدام وحدات مستعملة تم استخراجها من أجهزة مفككة. يُرجى ملاحظة أنه نظرًا للتقادم الطبيعي، قد يختلف سطوع ولون الوحدات القديمة عن حالة شاشتك الحالية.

ما هي أسباب الأعطال المتكررة لوحدات LED في شاشات العرض الخارجية؟

السبب الرئيسي هو تكوّن الكبريتيد أو تآكل الدائرة القصيرة في مصابيح LED نتيجة لتسرب الرطوبة، والذي ينتج عادةً عن تقادم مادة منع التسرب أو خلل في حماية الغلاف. أما السبب الثاني فهو عدم كفاية تبديد الحرارة؛ إذ يؤدي تشغيل الوحدة لفترات طويلة تحت الحمل الكامل وفي درجات حرارة عالية إلى تسريع تلف المكونات. وأخيرًا، هناك مشكلة ارتفاع الجهد المفاجئ في مصدر الطاقة؛ فمصدر الطاقة الرئيسي غير المستقر، إن لم يكن محميًا بحماية فعالة ضد ارتفاع الجهد المفاجئ، سيعرض دوائر التحكم المتكاملة ومصابيح LED لارتفاعات متكررة في الجهد، مما يؤدي إلى تلف واسع النطاق.

الأفكار النهائية

يُعدّ استبدال وحدات LED طريقة فعّالة من حيث التكلفة لاستعادة أداء الشاشة وتقليل وقت التوقف. سواء كنت بحاجة إلى بدائل متوافقة للشاشات الحالية أو حلول للطرازات المتوقفة، فإن فريقنا على أتمّ الاستعداد لتقديم المساعدة. اتصل بنا اتصل بنا اليوم للحصول على نصائح الخبراء، ودعم سريع، وعرض أسعار مصمم خصيصًا لمشروعك.
